Sugar mill chain

โซ่โรงงานน้ำตาล

โซ่สำหรับอุตสาหกรรมโรงงานน้ำตาลซึ่งต้องรับภาระหนักต่อเนื่อง มีทั้งโซ่ส่งกำลังเบอร์ 160 – 240 และโซ่ลำเลียงพิทช์ยาว แบบลูกกลิ้งเล็ก (S) และลูกกลิ้งใหญ่ (R)

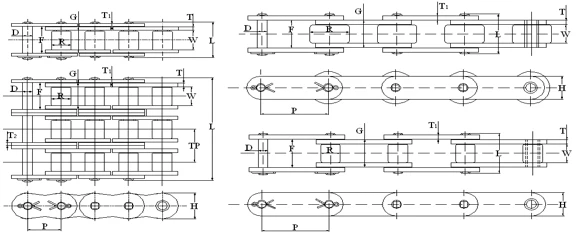

แบบมิติของโซ่ — โซ่โรงงานน้ำตาล — แบบมิติของโซ่

ตารางข้อมูลจำเพาะ

หน่วยวัด: มิลลิเมตร (mm) · แรงดึงขาดเฉลี่ย: kgf / kN

เลื่อนตารางไปทางขวาเพื่อดูข้อมูลเพิ่มเติม →

เบอร์โซ่	ระยะพิทช์	ลูกกลิ้ง		สลัก		โซ่		แผ่นประกับ				ระยะพิทช์ระหว่างแถว	แรงดึงขาดเฉลี่ย
	ระยะพิทช์	ความกว้าง	เส้นผ่านศูนย์กลาง	เส้นผ่านศูนย์กลาง	ความยาว	โซ่		ความสูง	ความหนา			ระยะพิทช์ระหว่างแถว	แรงดึงขาดเฉลี่ย
	P	W min	R max	D max	L max	G max	F min	H max	T	T1	T2	TP	kgf	kN
ICM 160G	50.80	31.55	28.58	14.29	65.50	45.21	45.26	48.26	6.00	5.00	–	–	32,000	314
ICM 160G-2					124.20				6.00	5.00	6.00	58.55	57,600	565
ICM 160G-3					182.90				6.00	5.00	6.00	58.55	86,400	848
ICM 160D	50.80	31.55	28.58	14.29	69.40	46.88	46.94	48.26	7.20	6.00	–	–	34,000	334
ICM 240G	76.20	47.35	47.63	23.81	95.50	67.81	67.87	73.29	9.50	8.00	–	–	80,000	785
ICM 240G-2					183.40				9.50	8.00	9.50	87.83	144,000	1,413
ICM 240G-3					271.30				9.50	8.00	9.50	87.83	216,000	2,119
ICM C2160H	101.60	31.75	28.58	14.27	69.40	46.88	46.94	48.26	7.20	7.20	–	–	32,000	314
ICM C2162H	101.60	31.75	57.15	14.27	69.40	46.88	46.94	48.26	7.20	7.20	–	–	32,000	314
ICM C05075S	75.00	22.00	22.23	11.11	53.50	31.55	31.61	32.00	4.50	4.50	–	–	17,000	167
ICM C05075R	75.00	22.00	40.00	11.11	53.50	31.55	31.61	32.00	4.50	4.50	–	–	17,000	167
ICM C05100S	100.00	22.00	22.23	11.11	53.50	31.55	31.61	32.00	4.50	4.50	–	–	17,000	167
ICM C05100R	100.00	22.00	40.00	11.11	53.50	31.55	31.61	32.00	4.50	4.50	–	–	17,000	167
ICM C2080HP(1)	50.80	15.75	35.60	9.64	35.59	23.55	24.55	28.00	3.90	3.90	–	–	5,918	58
ICM C2080HP(2)	50.80	15.75	35.60	9.64	35.79	24.75	25.75	28.00	4.50	3.90	–	–	6,224	61

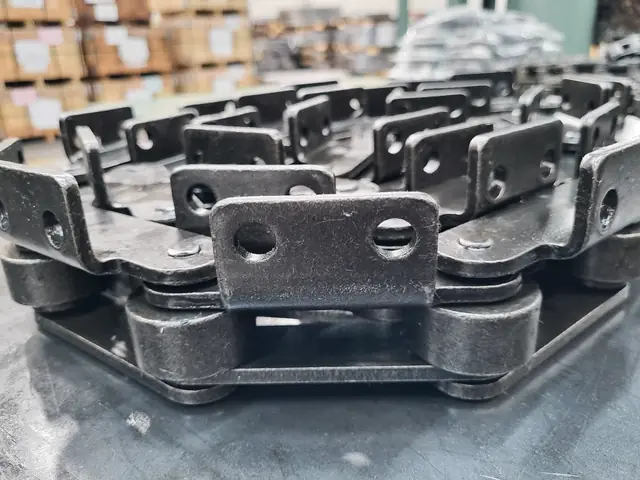

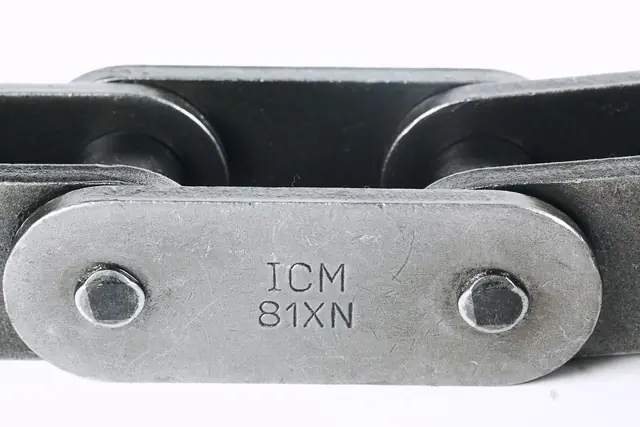

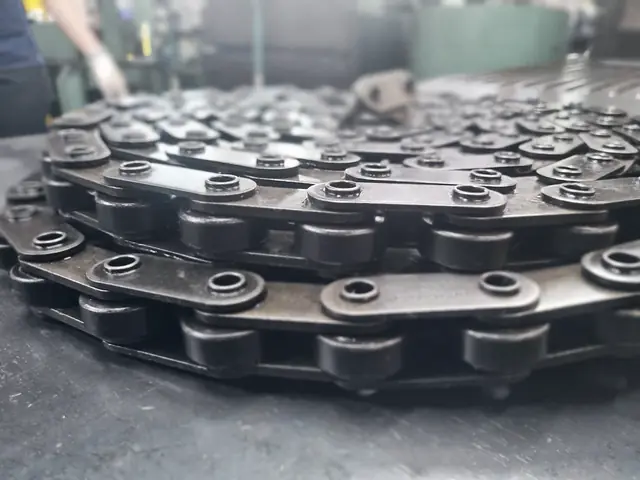

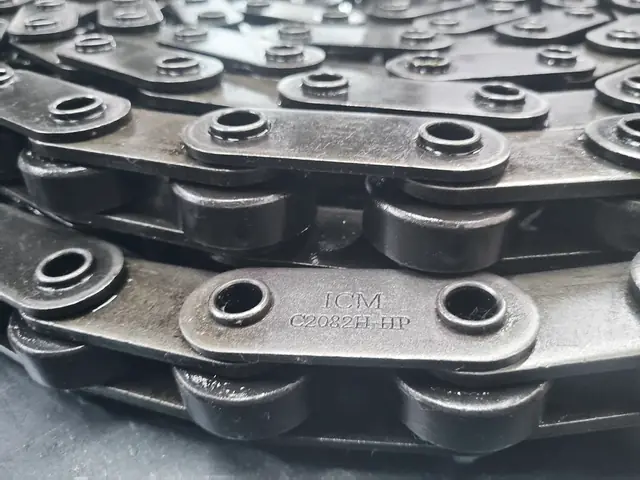

ภาพสินค้าจริง

โซ่โรงงานน้ำตาล

แกลเลอรีทั้งหมด

ไม่พบเบอร์ที่ต้องการ หรือต้องการโซ่ตามแบบ?

ส่งแบบ ตัวอย่าง หรือรายละเอียดการใช้งานมาให้ทีมวิศวกรของเราประเมิน เรารับผลิตตามสั่งทั้งจำนวนน้อยและจำนวนมาก
